Progettazione forno riscaldo per laminatoio

Realizzazione progettazione elettrica per la gestione di un forno di riscaldo in asservimento a linea di laminazione.

Il progetto ha visto impegnato il nostro ufficio tecnico dalla fase preliminare di studio fattibilità sino alla stesura del progetto elettrico completo.

In particolare, sono stati realizzati:

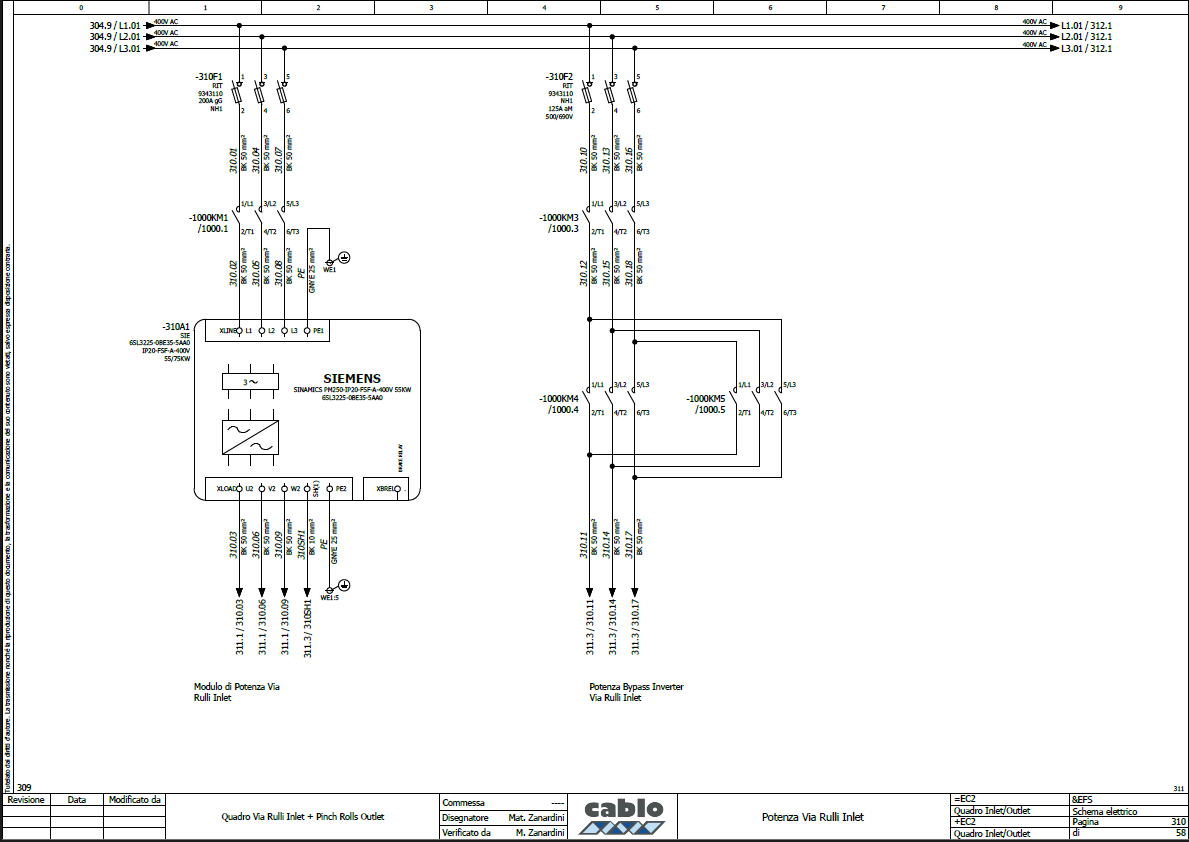

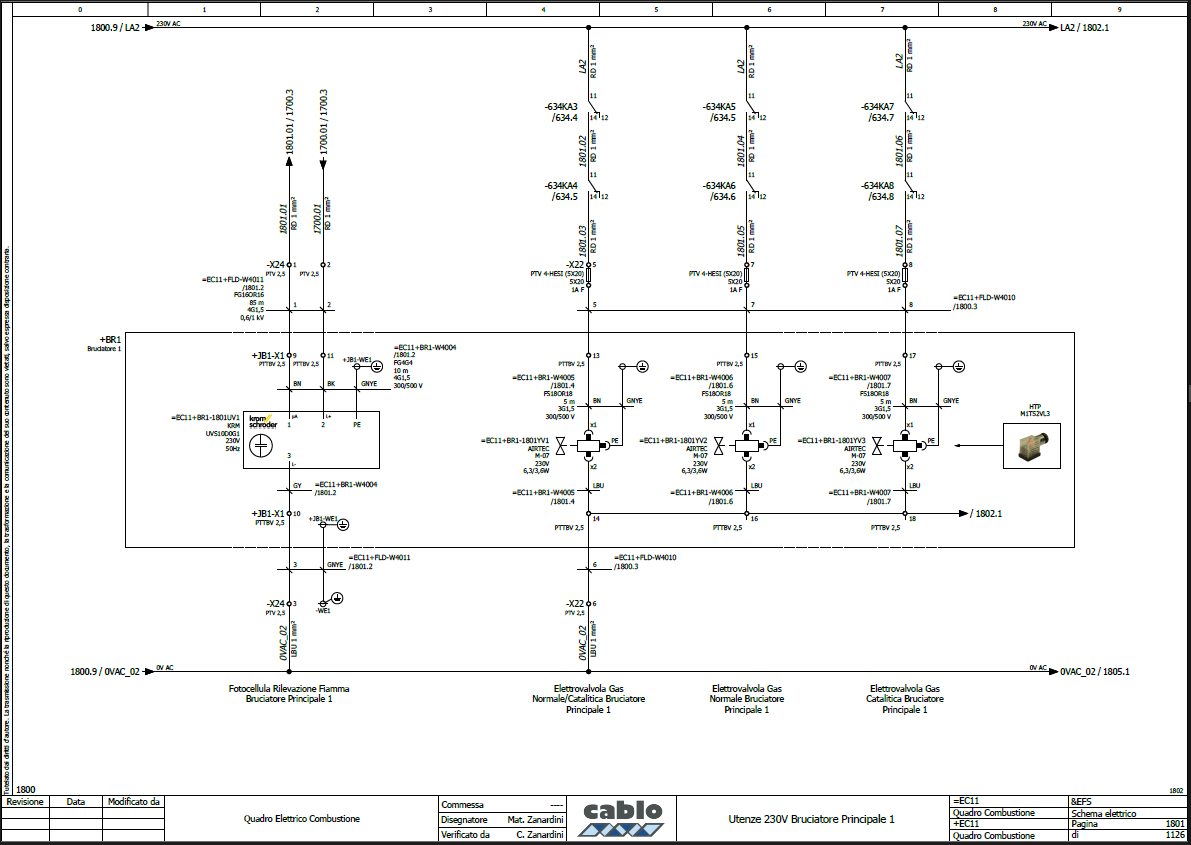

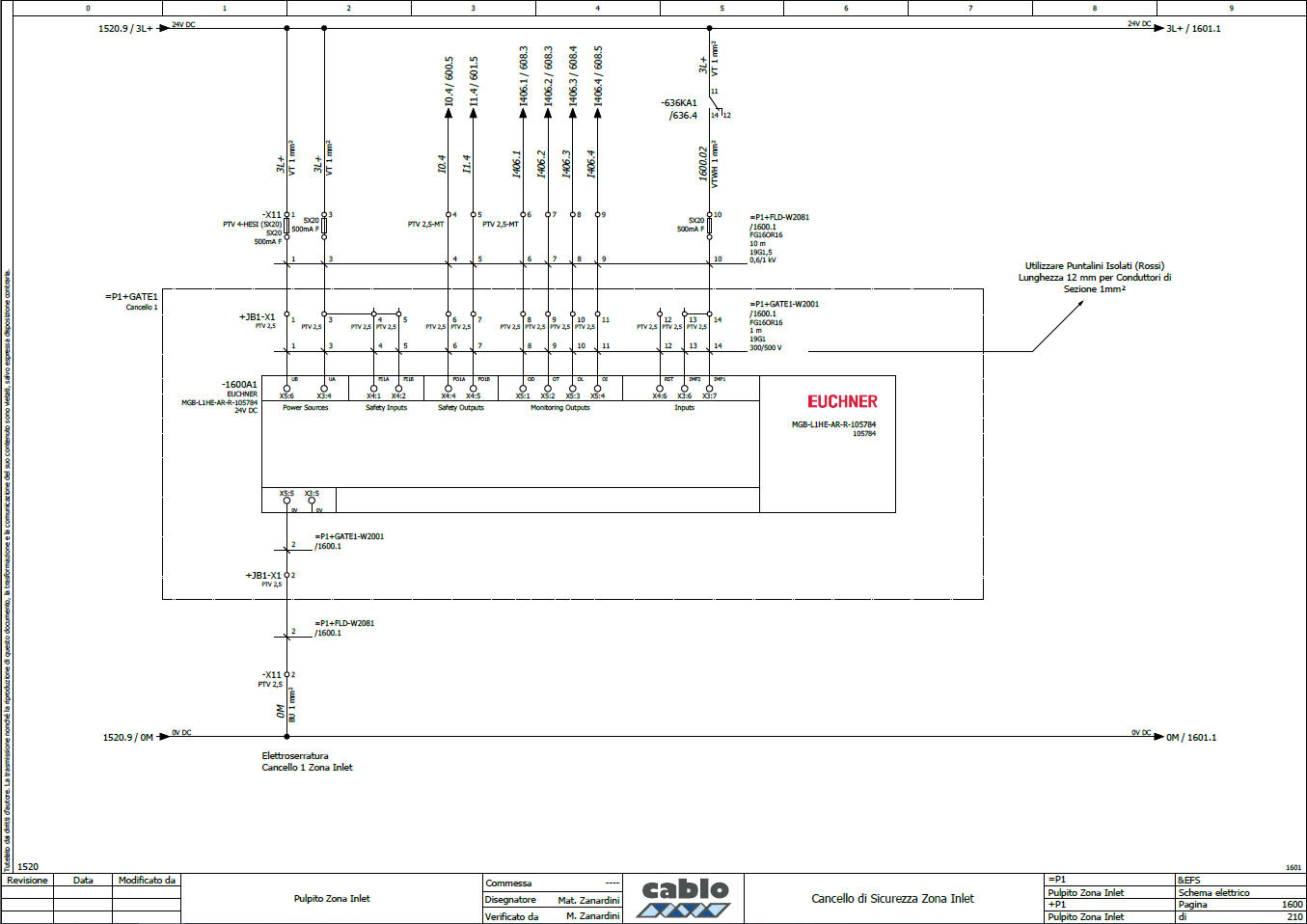

  • disegni elettrici con il software Eplan Pro Panel
  • configurazione Hardware dei componenti
  • dimensionamenti elettrici

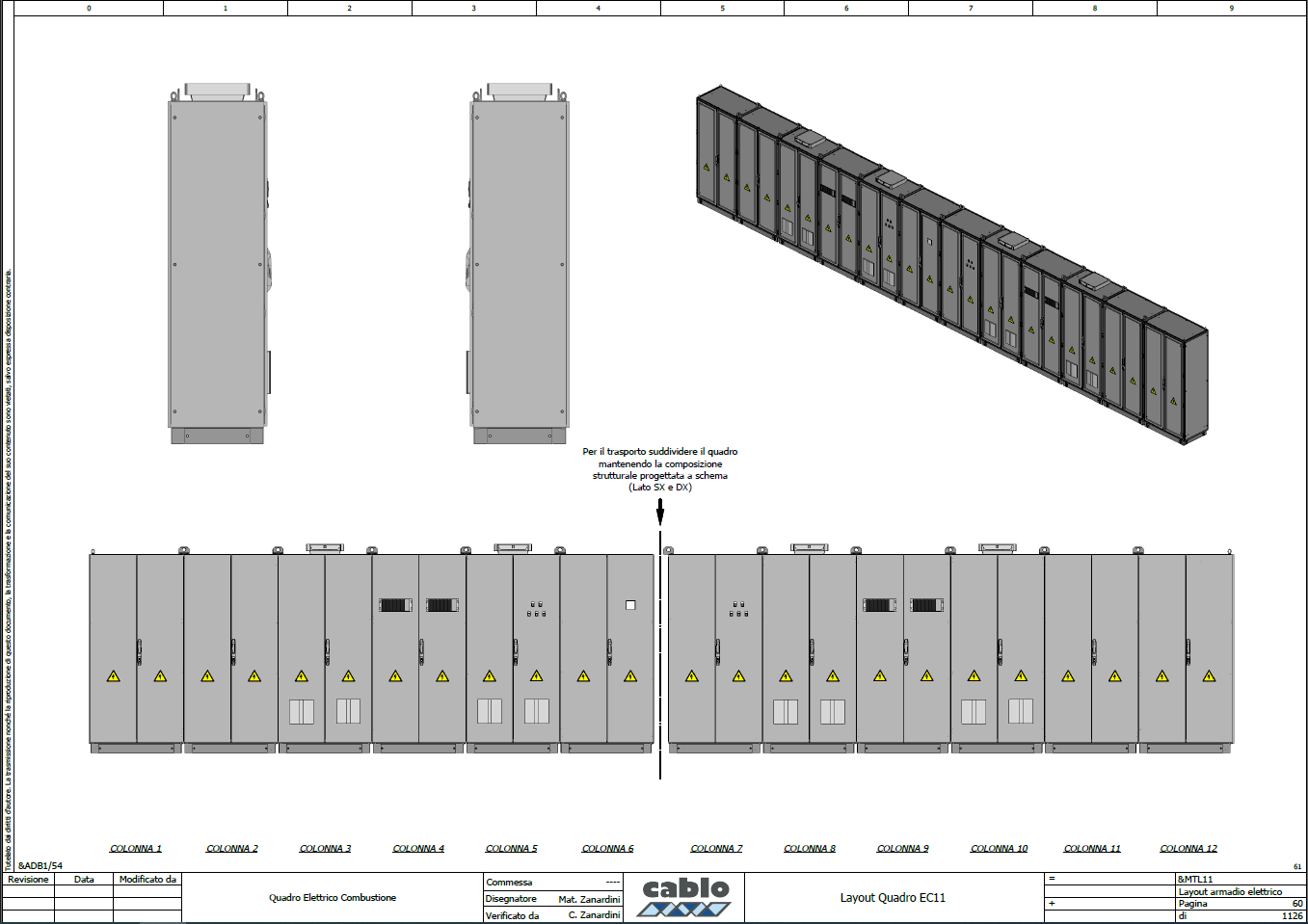

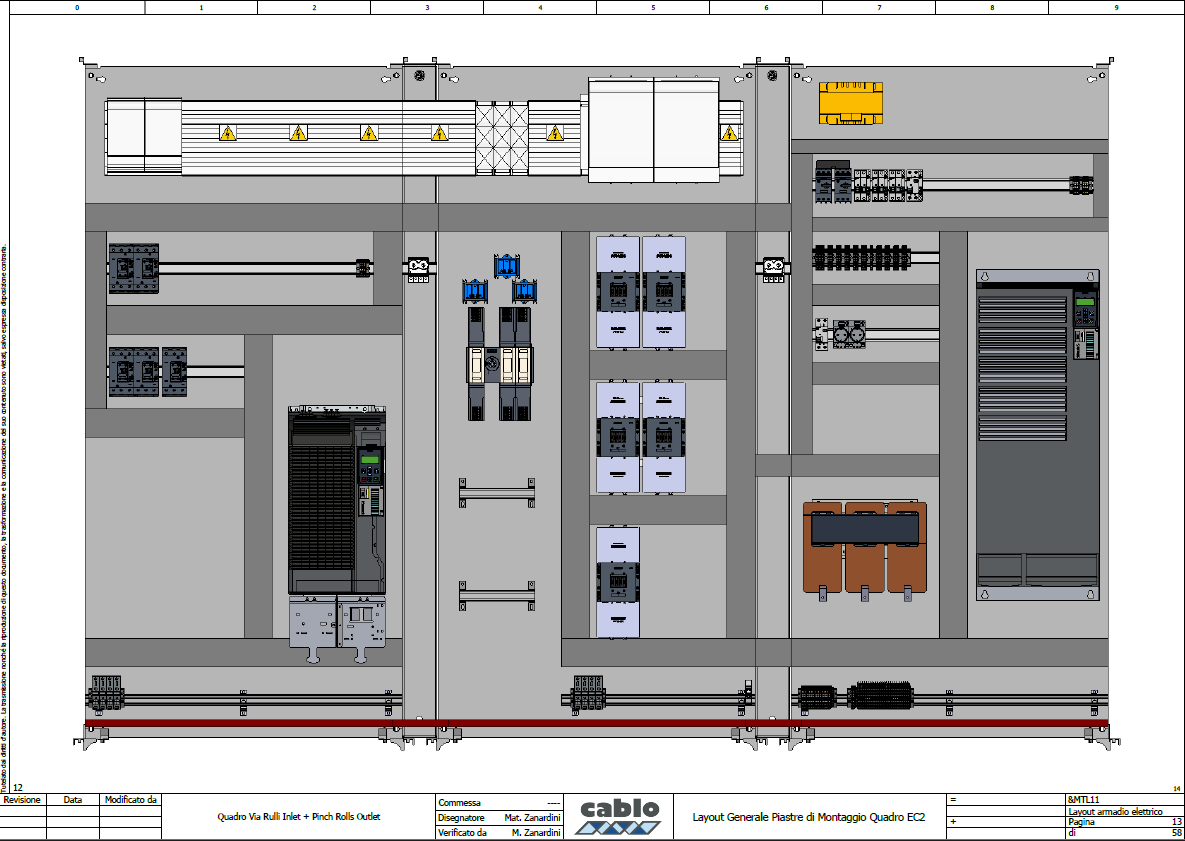

  • studio 3D Layout interno ed esterno dei quadri
  • redazione liste componenti, lista cavi e tutta la documentazione tecnica come da normativa di settore

Come da specifica richiesta del cliente finale, sono stati forniti:

  • documentazione redatta in tre lingue (Italiano, inglese e tedesco)
  • file sorgente ZW1 di Eplan
